Підйом важкого вантажу навіть на невелику висоту без застосування спеціальних інструментів не завжди можливий. Йдеться не лише про підйомні крани, автокрани та навантажувачі — є й інші пристрої для вирішення цього завдання.

Одним із механізмів для підйому вантажів є поліспаст.

Зміст

  • Що таке поліспаст, навіщо він потрібний і де застосовується?
  • Пристрій та принцип роботи
  • Види поліспастів
  • Що впливає на ефективність підйомника?
  • Як кріпиться мотузок до механізму?
  • Що таке запасівка, як вона робиться і якою буває?
  • Як зробити поліспаст своїми руками?

Що таке поліспаст, навіщо він потрібний і де застосовується?

Поліспаст – блокова система з ланцюговою або канатною передачею. Її завдання — спростити та прискорити піднесення будь-якого важкого вантажу, використовуючи людську силу. Такі схеми (або їхні близькі аналоги) використовувалися ще до нашої ери – при будівництві єгипетських пірамід та Великої Китайської стіни.

Стаціонарно підйомники застосовуються на складах та у виробничих приміщеннях, у яких необхідно піднімати різні тяжкості. Переносні блокові системи використовують у будівництві, логістиці, для рятувальних робіт.

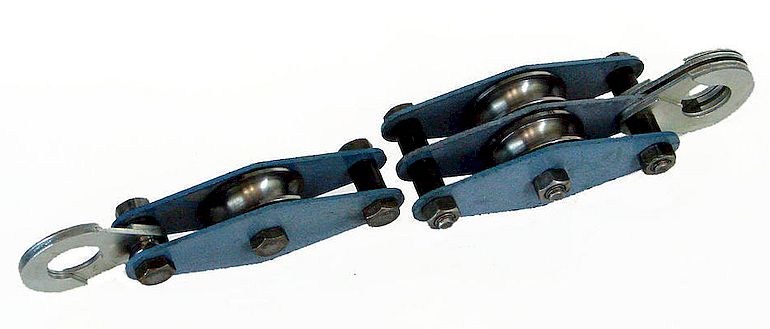

Пристрій та принцип роботи

Що таке поліспаст, навіщо та де його застосовують?

Поліспаст дозволяє піднімати тяжкість, використовуючи менше зусилля людини. Принцип схожий на дію важеля для підйому вантажу тільки замість важеля використовується трос.

Конструктивно, найпростіший поліспаст є 1 блоком і мотузкою. Ролик закріплюється над вантажем (на стелі, балці, або спеціальній опорі, що переміщується). Один кінець мотузки з гаком спускається до вантажу. Другий кінець мотузки людина тримає в руках і тягне за нього, піднімаючи тяжкість.

На виграш у силі впливають такі фактори:

  1. Кількість роликів.
  2. Довжина мотузки.

1 блок збільшує силу приблизно в 2 рази (приблизно тому, що якісь втрати спишуться через силу тертя). Тобто, якщо людина без підйомника зможе підняти 30 кг на висоту 1 метр, то з поліспастом — це вже 60 кг. Якщо роликів буде більше, то й вага можна буде піднімати більшу.

Що стосується довжини мотузки: чим вона довша, тим більше вага зможе підняти людина, але й тим більше часу на це доведеться витрачати.

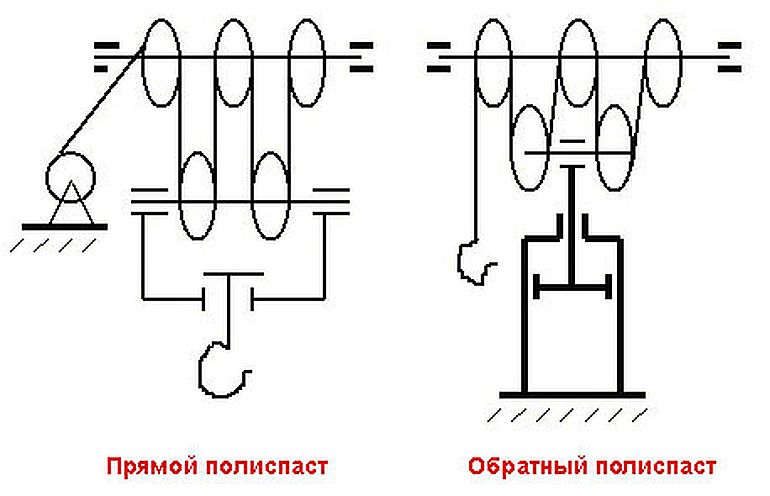

Види поліспастів

Що таке поліспаст, навіщо та де його застосовують?

Поліспасти діляться за декількома ознаками:

  1. По призначенню. Бувають силові, а бувають швидкісні схеми. Силові дозволяють піднімати більше вантажу, але повільніше. Швидкісні дозволяють піднімати тяжкість швидше, але «подужають» меншу вагу.
  2. За кількістю блоків. Найпростіший варіант – 1 ролик. Але їх може бути і два, і три, і чотири, і більше. Чим більше їх – тим більша вага вдасться підняти.
  3. За складністю схеми. Бувають прості схеми (коли ролики послідовно об’єднані 1 канатом) і складні (коли використовується 2 або більше окремих поліспастів). Складні системи продуктивніші, дають більше результату при меншій кількості блоків. Наприклад, якщо поєднати 2 поліспасти (з 1 і з 2 блоків) – вийде виграш в силі в 6 разів. Тоді як проста схема дасть виграш у 6 разів лише за використання 6 роликів.

Що впливає на ефективність підйомника?

Вище згадувалася кратність (виграш у силі) дуже приблизна, заокруглена у велику сторону. На практиці вона менша.

На ефективність витягу (на те, який точний виграш у силі він дасть) впливають такі фактори:

  • кількість блоків;
  • матеріал троса;
  • тип підшипників;
  • якість мастила всіх осей;
  • діаметр та довжина каната;
  • кут між канатом та середньою площиною ролика.

Як кріпиться мотузок до механізму?

Закріпити вантажопідйомний механізм до троса можна такими способами:

  1. Вузли, пов’язані з репшнурів. Кількість оборотів – 3-5.
  2. Затискачем загального призначення.

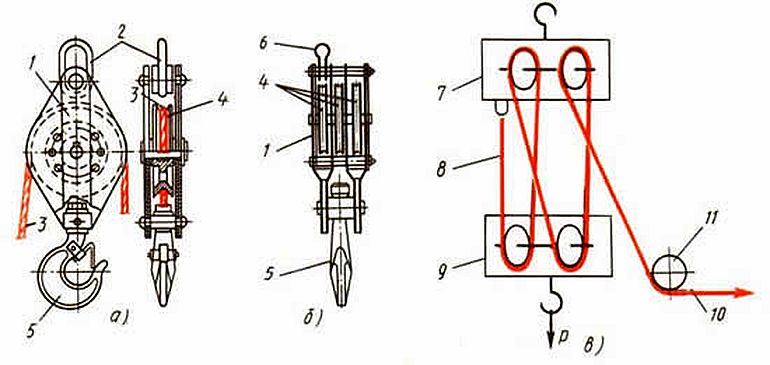

Що таке запасівка, як вона робиться і якою буває?

Запасуванням називають зміну положення блоків та відстані між ними. Її проводять, щоб змінити швидкість або висоту підйому тяжкості.

Що таке поліспаст, навіщо та де його застосовують?

Схеми запасівки бувають:

  1. Одноразова: гак вішають за 1 канат, який потім проводиться послідовно через кожний нерухомий блок і намотується на барабан.
  2. Дворазова. Для балкових кранів 1 кінець мотузки кріплять корені стріли, а другий кінець пускають через обвідний барабан, всі блоки, після чого кріплять до лебідки. Для підйомних кранів кріпиться канат до лебідки, а нерухомі блоки знаходяться на головці стріли.
  3. Чотириразова. Використовується поєднання схем, перерахованих вище, для кожного блоку підвіски гака.
  4. Змінна. Рухливі ролики доповнюються 1 або 2 рухомими обоймами.

Як зробити поліспаст своїми руками?

Розглянемо схему створення дворазового поліспасту.

Знадобиться:

  • 2 втулки.
  • 2 ролики.
  • 2 обойми.
  • Підшипники.
  • Крюк (щоб чіпляти вантаж).
  • Канат.

Покрокова конструкція:

  1. Втулки, ролики та підшипники з’єднуються та вставляються в обойму. В результаті виходить 2 блоки, що обертаються.
  2. Трос пропускають через блок.
  3. Обойма з пропущеним канатом кріпиться до опори, під якою розташовуватиметься вантаж.
  4. Другий кінець каната пропускається через другий блок.
  5. До другої обойми кріплять гачок.
  6. Ті, що залишилися висіти кінець каната фіксують (за нього необхідно буде тягнути для підйому вантажу).

Після цього залишиться тільки закріпити вантаж (підчепити його гаком), і можна розпочинати підйом.
