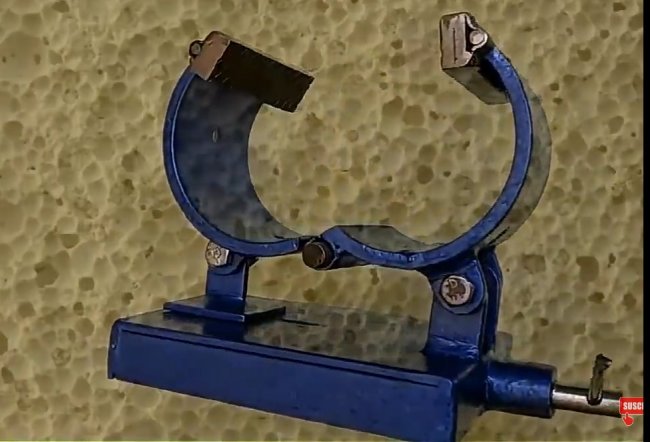

Робимо круглі лещата своїми руками
Круглі лещата незамінна річ в арсеналі кожного чоловіка. Ніколи не передбачиш момент, коли вони можуть знадобитися. Не обов’язково розташовувати їх у гаражі, для цього також підійде табурет або столик.
Зміст
- Область застосування лещат
- Приступимо до роботи. Перший етап
- Другий етап
- Третій етап
- Четвертий етап
- П’ятий етап
Область застосування лещат
Як правило, лещата використовують для надійної фіксації деталі або конструкції при їх заточуванні або ремонті. Тиски міцно утримують їх у конкретному положенні для зручності вашої роботи. Вони бувають різних параметрів, це залежить від того, якого розміру об’єкт потрібно зафіксувати.
Незважаючи на просту конструкцію виробу, лещата є досить затребуваним продуктом у всьому світі. Їх можуть використовувати і на величезному заводі, і в маленькому гаражі, і навіть удома.
Сьогодні цей незамінний інструмент ми зробимо своїми руками. Насамперед нам можуть знадобитися такі інструменти:
- Швидкісний електродвигун, верстат ЧПУ на вибір.
- Гайковий ключ – тріскачка.
- Рибальські сіті.
- Будівельний степлер та інструмент, щоб видаляти скоби.
- Конструкція зняти ізоляцію з дроту.
- Зварювальний апарат.
- Болгарка
- Слюсарні лещата.
- Обрізання металевої труби.
- Металеві платини.
- Шліфувальний диск КШМ.
Приступимо до роботи. Перший етап

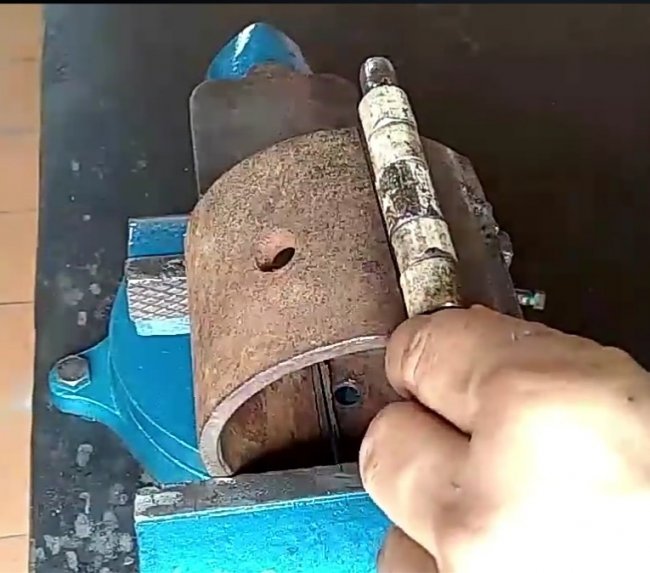

Як основа для лещат ми будемо використовувати шматок великої металевої труби. Потрібно буде розрізати її вздовж на дві половинки. До кожної половинки вздовж розрізу потрібно приєднати елементи кріплення, в даному випадку петлі. Вони можуть бути покупні або зроблені своїми руками. Ви самі вибираєте, що зручніше для вас. Якщо робити саморобні петлі, нам знадобиться трубка маленького діаметру, її потрібно буде розрізати на 5 частин. Далі надягаємо їх на трубу в діаметрі меншу, ніж самі обрізки, щоб вони могли вільно обертатися. Основу для майбутніх лещат та нашу заготівлю ми надійно закріплюємо лещатами. Між дисками основи повинна залишатися щілина приблизно 2 міліметри, міцно зрушувати їх між собою не треба.

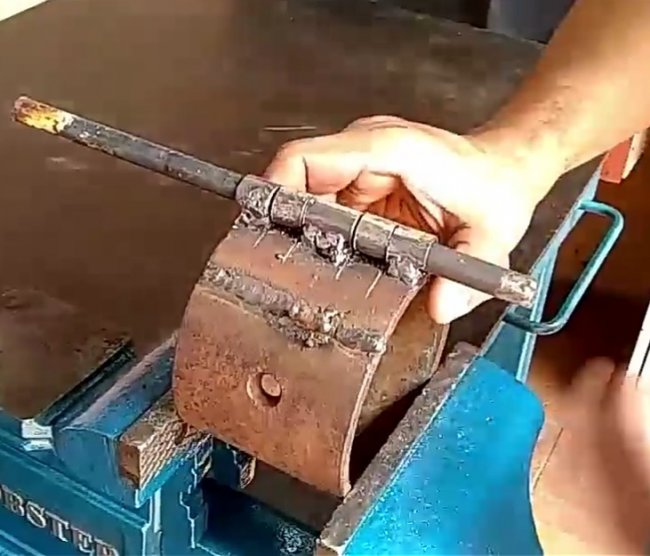

За допомогою зварювання прикріплюємо маленькі обрізки один до одного у шаховому порядку. Так один циліндр зварений з одного боку, інший зварений з іншого боку.
Зроблено це вільного розкриття деталі. Зміцнюємо все це ще одним шаром зварювального шва та зачищаємо болгаркою.
Другий етап

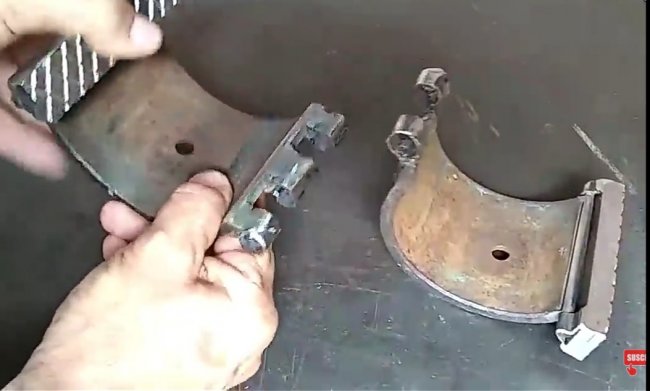

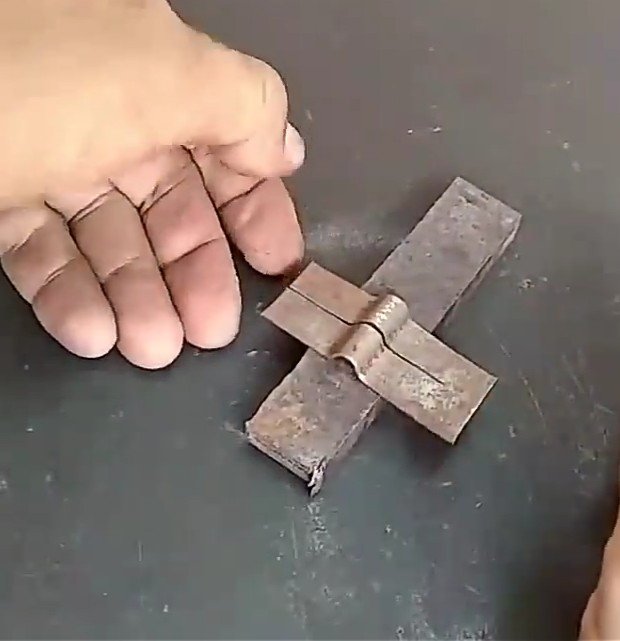

Приступимо до натискних планок, вони дозволяють закріплювати деталь щільніше. Нам знадобляться дві пластини з металу приблизно 10 міліметрів завтовшки, зробили їх та відклали убік. Далі беремо пластину з металу 4 міліметри в товщину заготовки для петель. З одного боку планки необхідно покласти один дріт, з іншого боку дві і за допомогою лещат стискаємо заготовку до хвилеподібного стану.
Це одна частина петлі. До рухомої частини губок приварюємо маленькі шпильки (6 міліметрів) з боків виробу. Конструкцію петлі розрізаємо на 2 частини, орієнтуючись на розміри затискної планки. Робимо насічки на планках у вигляді хреста. Приварюємо їх до рухомої частини губок. Шліфуємо виріб і повторюємо все те саме з другою частиною конструкції.
Третій етап

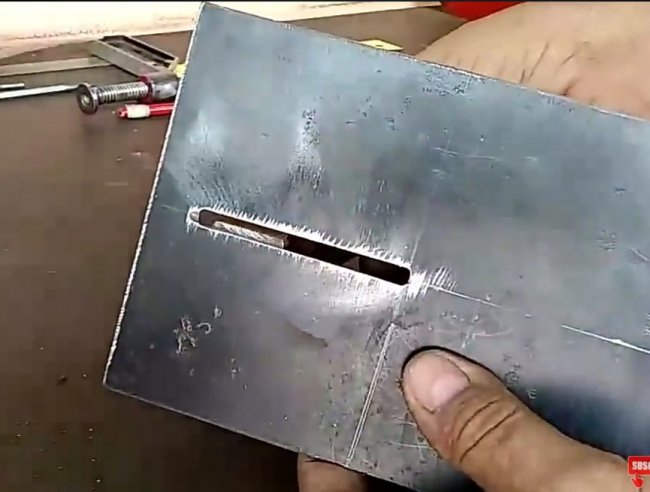

Робимо плиту, яка буде опорою для лещат. Нам потрібна металева пластина, підганяємо її під розміри. Для зручності на пластині відзначаємо розміри виїмки. Свердлимо кілька отворів у заготовці. Тепер потрібно просвердлити виїмку в пластині, ширина її повинна бути трохи більшою за нашу деталь.

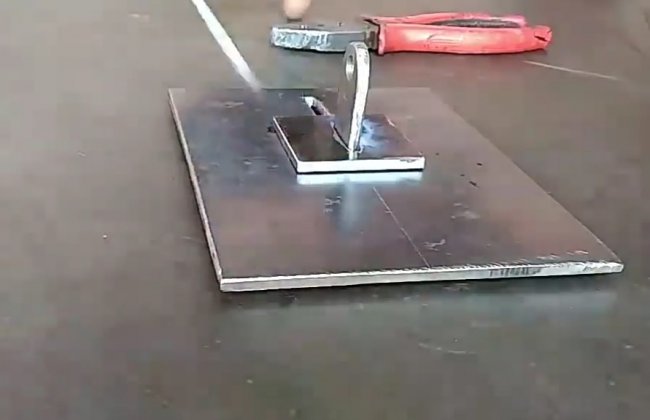

Такі виїмки необхідно зробити і на двох інших деталях. Це майбутні конструкції рухомої частини губки. Можна приступити до збирання конструкції. У виїмку великої пластини вставляємо вушко, нижня частина вставляється у виїмку меншої деталі. Третя заготовка надівається на конструкцію зверху. Кріплення повинне легко рухатися по опорній плиті.
Четвертий етап

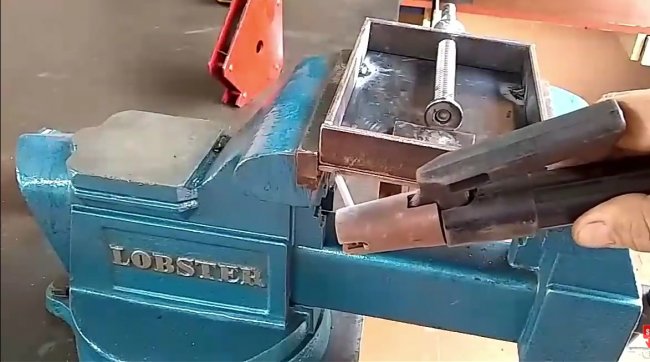

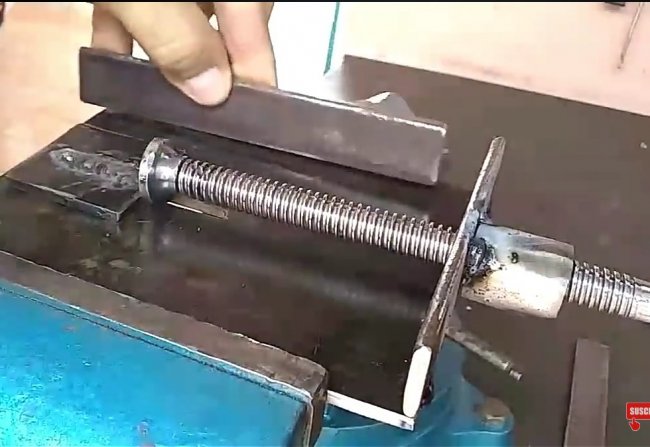

Приступаємо до бокових стінок. Вирізаємо металеву пластину, підганяємо під розміри бічних стінок. У стіні, яка буде встановлена перед рухомою частиною свердлим отвір строго посередині – це отвір під гвинт ходовий. Вставляємо гвинт в отвір і накручуємо на нього гайку до упору. Зварюємо гвинт та стінку між собою. До заготівлі кріпимо протилежну стінку. Шви ретельно шліфуємо.
П’ятий етап

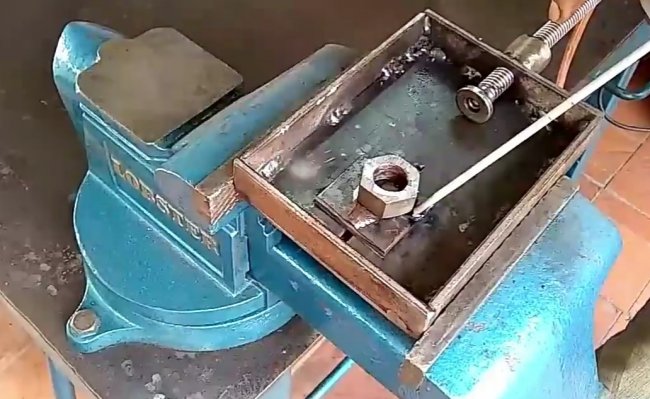

За допомогою болта до вуха прикріплюємо два вуха, які у свою чергу зварюються до губок конструкції. Виготовляємо 2 великі вуха, які будуть приварені до опорної частини та два дрібні вуха, які приварюються до другої частини рухомої губки. З’єднуємо деталі гайкою та болтом. По всіх з’єднаннях проходимо зварювання. Шви шліфуємо. Зварюємо нижню частину санок і гайку.

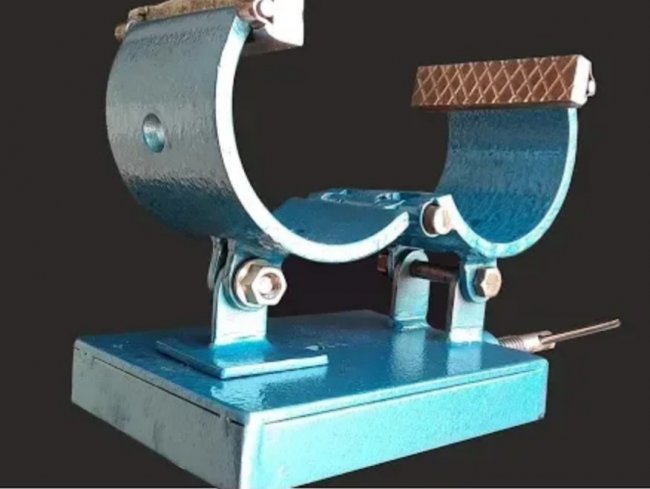

Ходовий гвинт приварюємо до гайки. Для обертання гвинта встановлюємо ручку. Все, конструкція повністю готова. Покриваємо виріб спеціальною фарбою із захистом від корозії, щоб виріб прослужив нам довгу службу.
Ці лещата дуже функціональні та незвичайні. А незвичайні вони тим, що в наших лещатах затискні планки зроблені рухливими. На відміну від звичайних лещат, де ця частина конструкції жорстко прикріплена до губок. Як виявилося, зробити лещата своїми руками зовсім не складно. Було б бажання й небагато навичок по роботі з металом. Очі бояться, а руки роблять.
