У господарстві приватного домоволодіння завжди знадобиться фрезерний верстат. Устаткування є незамінним при виготовленні різних дерев’яних виробів – від віконних рам до різних невеликих виробів. Фрезерний верстат є опорним столом і сам фрезером. Якщо господар вже має ручний фрезер, то можна виготовити фрезерний стіл своїми руками.

Зміст

• Для чого потрібний фрезерний стіл
• Конструкція фрезерного столу
• Виготовлення станини та стільниці
• Станина
• Стільниця
• Варіант збирання верстата своїми руками
• Плита для фрезера
• Фрезер
• Монтажна пластина
• Ліфт
• Схема саморобного ліфта фрезера
• Поворотний фрезерний стіл
• Безпека під час роботи на саморобному верстаті

Для чого потрібний фрезерний стіл

Стіл є основною базою верстата. Фрези – його робочі органи. За допомогою цих деталей при обробці заготовок із деревини виконують безліч операцій. На верстаті в деревині роблять поздовжні пази, канали, вертикальні заглиблення, овальні скоси та багато іншого. Стіл необхідний для точного розміщення фрези як у горизонтальному, так і у вертикальному напрямку.

Конструкція фрезерного столу

Робочий стіл верстата повинен відповідати таким вимогам:

1. Стандартна висота робочої поверхні коливається від 800 до 900 мм. Висота столу може бути іншою – за бажанням господаря майстерні.
2. Поверхня столу має забезпечувати безперешкодне ковзання дерев’яної заготовки.
3. Фрезер повинен бути оснащений ліфтом, який легко переміщатиме фрезу по вертикалі.
4. У робочій зоні потрібно встановити відсмоктування стружки та пилу.
5. Монтажна пластина має забезпечувати надійне кріплення фрезера. Товщина пластини повинна дозволяти максимально висуватися вгору ріжучому органу.
6. Притискні деталі повинні бути такими, щоб руки працівника не могли випадково потрапити під фрезу.
7. Станина верстата має бути стійкою, і водночас дозволяти легко переміщати верстат у потрібне місце.

Виготовлення станини та стільниці

В умовах домашньої майстерні виготовлення опорної частини верстата найчастіше використовують недорогі підсобні матеріали. Для цього беруть шматки МДФ, будівельної фанери, металевий куточок, металовироби (болти, гвинти, шайби та гайки) та інше.

Станина

Опорну конструкцію для верстата роблять із дерев’яного бруса або звареного металопрофілю. Деякі майстри пристосовують під станину старий стіл або верстат. Найголовніше в пристрої станини – стійкість. Під час роботи фрезера можуть бути різні навантаження вібраційного характеру.

Якщо старі меблі розхитані, то варто встановити додаткове кріплення. Для цього використовують металевий куточок, який кріплять у сумнівних вузлах конструкції через просвердлені отвори шурупами.

Найнадійнішою конструкцією буде станина із сталевого куточка 40×40 мм. Для цього потрібен зварювальний апарат та досвід поводження з ним.

Стільниця

Організацію робочого столу можна “підглянути” у відеоматеріалах про роботу фрезерних верстатів, опублікованих в інтернеті. При виготовленні стільниці необхідно дотримуватись вимог, що забезпечують легке переміщення дерев’яної заготовки та різального органу фрези, а також надійну фіксацію оброблюваної деталі щодо фрези.

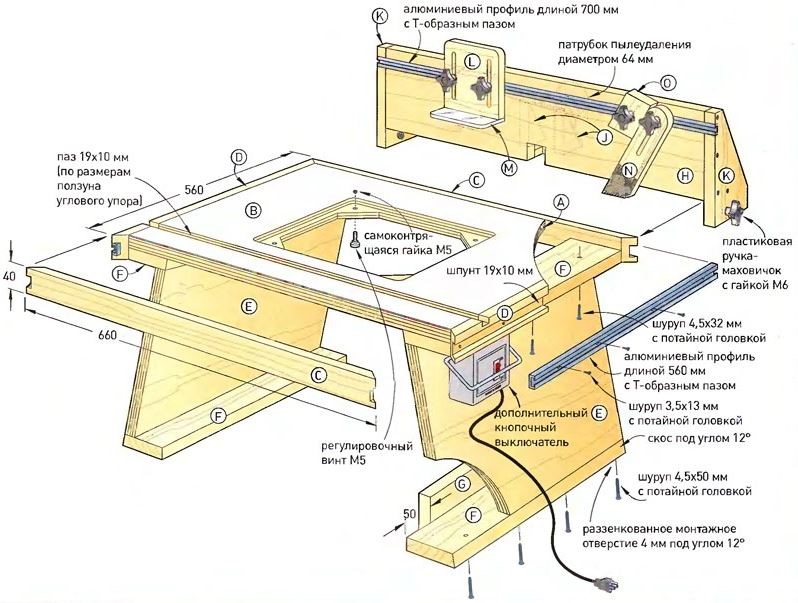

Варіант збирання верстата своїми руками

На обох бокових торцях столу встановлюють алюмінієвий профіль Т-подібного перерізу для кріплення та вільного переміщення паралельного упору у вигляді планки. Планка з боків оснащена алюмінієвими кріпленнями, що входять до паз бокових профілів.

У планці роблять прямокутний виріз під вихід фрези. На деталі закріплюють напрямний профіль, яким переміщаються вертикальний і кутовий притиск. Притискання фіксують проходження дерев’яної заготовки через зону фрезерування.

У стільниці прорізають паралельний паз для переміщення повзуна кутового упору. На одній із опор під стільницею встановлюють вимикачів із кнопкою аварійної зупинки фрезера.

Робочий майданчик часто виготовляють із МДФ та будівельної фанери. Поверхня такого матеріалу швидко зношується. Більш надійна стільниця – зроблена з текстоліту. Текстолітова поверхня має високу зносостійкість і низький коефіцієнт тертя.

Ідеальним варіантом для стільниці може бути сталевий лист або площина алюмінієвого сплаву. Так як майданчик повинен мати технологічні пази та отвори, виготовити своїми руками таку деталь буде досить складно, а часом і неможливо. Вихід можна знайти у використанні деталей старого устаткування.

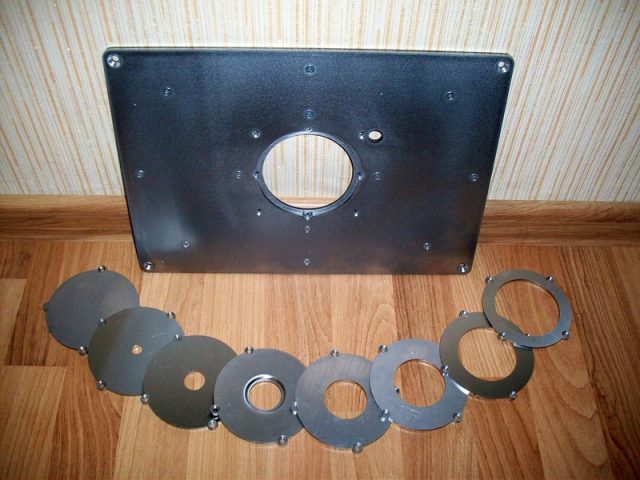

Плита для фрезера

У центрі стільниці вирізують отвір для встановлення робочої пластини. Пластину краще виготовити із того ж текстоліту. У плиті роблять круглий отвір. Під отвір роблять круглі вставки. Комбінуючи вставки, підбирають прохідний отвір діаметром для потрібної фрези.

Кільцеві вставки, як і сама плита, повинні бути в одному рівні з усією поверхнею робочого столу. Кільця забезпечують щільне входження фрези у робочу зону.

Фрезер

Силова установка за своєю функціональністю діє, як звичайний дриль. Патрон фрезера затискає вісь фрези та повідомляє їй обертальний рух. Агрегат кріпиться знизу до робочої плити. При конструюванні столу потрібно обов’язково враховувати збереження простору приміщення пристрою під стільницею.

Як фрезер пристосовують компактний електродвигун. Зробити саморобний електроінструмент під силу досвідченому майстру. У деяких випадках використовують електричний дриль. Щоб позбутися такої проблеми, набувають готового ручного фрезера. У торговельній мережі покупцям пропонують широкий асортимент ручного електроінструменту такого типу.

Ручний фрезер різних виробників має приблизно однаковий набір опцій та габаритні розміри. Інструмент переважно призначений для обробки дерев’яних заготовок.

Фрезерний верстат дозволяє працівнику управляти процесом обробки за допомогою двох рук, а при роботі з ручним інструментом руки зайняті утриманням самого агрегату. Вигідно ручний фрезер помістити в саморобну конструкцію верстата.

Монтажна пластина

Полімерну підошву фрезера знімають і вирізають за її обведенням монтажну пластину. Монтажну плиту виготовляють із металевого листа, товщиною не більше 6 мм. У робочому майданчику просвердлюють монтажні отвори по гвинти кріплення фрезера через монтажну пластину.

Отвори роблять з боку робочої поверхні з потай, щоб головки гвинтів не виступали над площиною столу.

Ліфт

Ліфт – пристрій для переміщення чогось по вертикалі. У цьому випадку це стосується фрезерного агрегату. Ручний фрезер оснащений ліфтом. Проблема установки ліфта стає актуальною при використанні силової установки саморобних пристроїв.

Можна придбати готовий ліфт заводського виробництва. В інтернеті публікується багато варіантів виготовлення саморобних підйомних пристроїв. Основним завданням витягу є вирішення точної фіксації фрези по вертикалі. Виступ конусної різальної поверхні фрези визначає глибину та ширину вибірки деревини у заготівлі.

Одним із найпопулярніших варіантів саморобного ліфта є переміщення фрезера на вертикальному металевому стрижні з різьбленням.

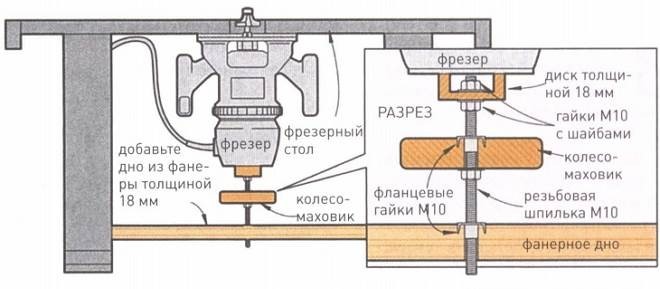

Схема саморобного ліфта фрезера

Під столом встановлюють полицю, в яку вставляють стрижень із фланцевою гайкою. Вище на стрижні встановлюють маховик. Обертаючи його, домагаються потрібної висоти фрези над поверхнею робочого столу.

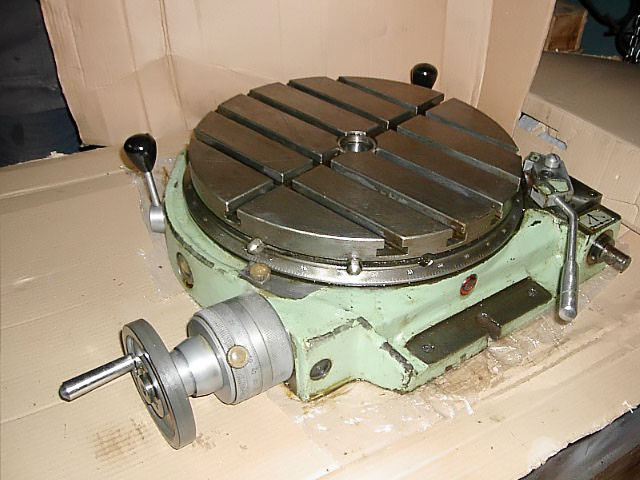

Поворотний фрезерний стіл

Поворотна модель верстата є складною конструкцією, що забезпечує нахил дерев’яної заготовки по відношенню до фрези. Завдяки цій особливості верстата виготовляють дерев’яні заготовки складної форми. У домашніх умовах такі столи зібрати практично неможливо.

Безпека під час роботи на саморобному верстаті

Для безпечної роботи фрезерного верстата слід дотримуватися кількох правил техніки безпеки:

1. Металева станина має бути обов’язково заземлена.
2. Верстат встановлюють у сухому приміщенні, що провітрюється.
3. Якщо верстат виконаний повністю з дерева, заземлюють сам корпус фрезера.

Висновок

Фрезерний стіл, зроблений своїми руками, заощадить кошти господаря майстерні. Саморобна конструкція враховує всі індивідуальні потреби власника верстата, чим вигідно відрізняється від готових варіантів.
