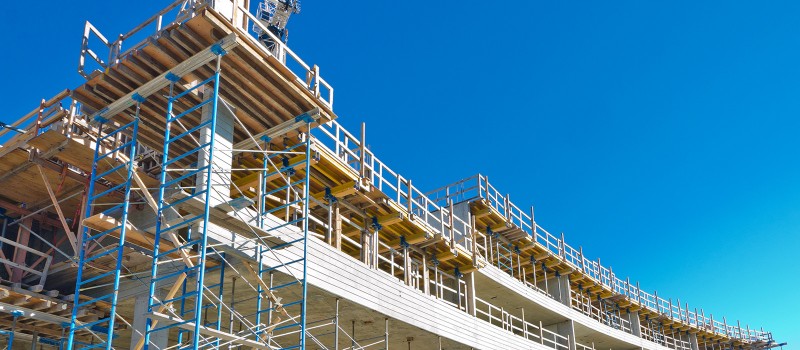

Як робити будівельні риштування своїми руками

Будівельний портал

Зробити будівельні риштування своїми руками за наявності навичок поводження зі зварювальним обладнанням та різними інструментами господареві приватного будинку буде зовсім неважко. Збірні конструкції потрібні для організації робіт з облицювання та ремонту поверхонь фасадів будівель на висоті. Споруда зводиться по всьому периметру будинку або біля однієї зі стін фасаду.

Зміст

• Конструкція та види риштування
• Черевики
• Вертикальні стійки та горизонтальні зв’язки
• Настил
• Поручні
• Сходи
• Сітка
• Як зібрати дерев’яне риштування своїми руками
• Покрокова інструкція збирання дерев’яного риштування
• Види саморобного риштування із металевих труб
• Клинове риштування
• Хомутові кріплення
• Штирьові конструкції
• Виготовлення та складання штирьового риштування
• Покрокова інструкція
• Складання хомутового риштування
• Фарбування металевих риштувань
• Вірменське риштування

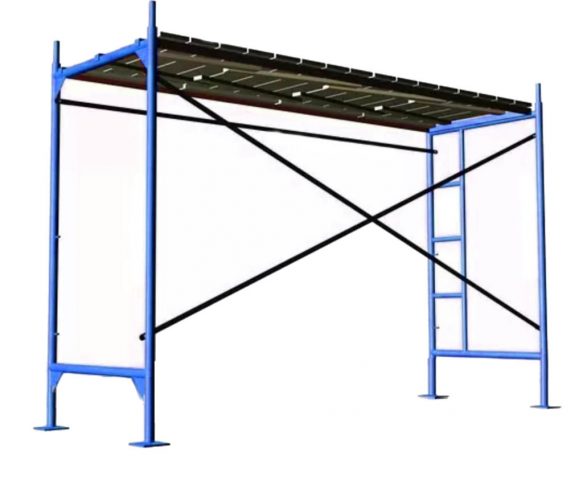

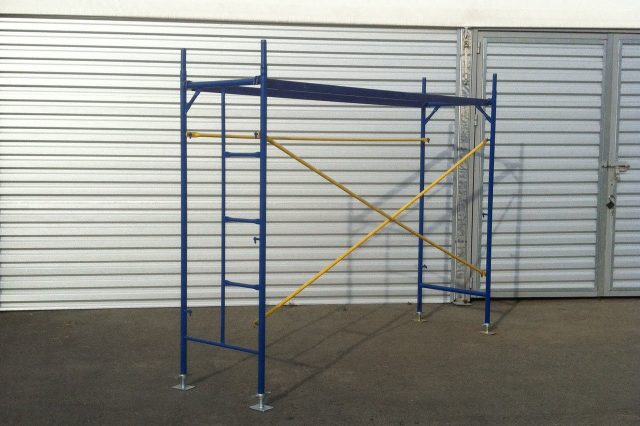

Конструкція та види риштування

Риштування збирають із металевих стрижнів, бруса, дощок та дерев’яних щитів. Конструкція споруд є каркасом з вертикальних опорних елементів з горизонтальними зв’язками. Майданчики є настили з дерев’яних щитів або інших матеріалів. Повідомлення між різними рівнями споруди здійснюється за допомогою сходів. Риштування складається з конструктивних елементів, таких як:

• Черевики.
• Вертикальні стійки та горизонтальні зв’язки.
• Настил.
• Поруччя.
• Сходи.
• Сітка.

Черевики

Опорами для вертикальних стійок є черевики (підп’ятники). Зазвичай це металеві майданчики із вертикальними гніздами для стійок. Для горизонтальної корекції черевиків використовують прокладки та підкатки з дерева чи металу.

Черевики є кінцевими конструкторними елементами риштування, що передають усе навантаження від споруди на ґрунтову основу. Перед зведенням риштування необхідно точно визначити місця для опор. Поверхні майданчиків повинні бути в одному горизонті, інакше огорожа фасадів перекосить, і споруда стане непридатною для експлуатації. Для підготовки опорних майданчиків використовують нівелір чи лазерний рівень.

Вертикальні стійки та горизонтальні зв’язки

Стійки виконують основну функцію, що несе. Для риштування невеликої висоти в межах 2-3 поверхового будинку застосовують дерев’яний брус. Набагато частіше застосовують стійки із металевих труб.

Вертикальні опори встановлюють поетапно – з монтажем горизонтальних зв’язків. Вузли з’єднань між елементами каркасу виконуються кількома способами. Головна вимога до кріплень – забезпечення безпечного знаходження людей на майданчиках споруд.

Настил

Робочі майданчики формують із дерев’яних, сталевих та алюмінієвих щитів. Настил укладають на горизонтальні рами, утворені каркасними елементами.

Настил, крім ролі опорних майданчиків, виконує функцію сполучних елементів, що забезпечують жорсткість всього каркасу риштування.

Поручні

Усі прорізи, звернені назовні, повинні мати поручні. Огородження роблять із бруса 50×50 мм. Поручні розташовують на висоті від настилу в межах 1,1 – 1,2 м.

Сходи

Переходи між різними рівнями майданчиків роблять шляхом встановлення сходів. Сходи можуть бути повністю дерев’яними або зварені із сталевого профілю. Дюралеві драбинки – не рідкість при облаштуванні риштування.

Сходи доцільно встановлювати під кутом не більше ніж 450. Це дозволяє робітнику легко перейти з одного поверху на інший, при цьому переносити якийсь вантаж.

Сітка

Відповідно до вимог будівельних норм і правил (СНіП), все риштування має бути закриті сіткою. Сітка являє собою полімерне покриття з дрібної пористості зеленого кольору (міжнародний стандарт).

Сітка виконує кілька функцій одночасно:

• Запобігає випадковому падінню робітників.
• Запобігає випаданню різних предметів за межі робочої зони.
• Захищає від яскравого сонячного світла.
• Захищає фасад будівлі під час проведення фарбувальних робіт від проникнення пилу ззовні.

Як зібрати дерев’яне риштування своїми руками

Для дерев’яного риштування є певні норми. Відстань між стійками вздовж фасаду будівлі роблять від 2 до 2,5 м. Ширина настилу, яка визначає поперечний розмір між зовнішньою та внутрішньою огорожею риштування, має бути не менше 1 м. Висота споруди з дерева має бути до 6 м.

Для зведення каркасу з пиломатеріалів знадобляться такі матеріали та інструменти:

• Ручна чи дискова пилка.
• Молоток та кліщі.
• Рулетка та рівень.
• Цвяхи.
• Дерев’яний брус перетином 100х100 мм, 50х50 мм.
• Дошки перерізом 100х30 мм, 100х40 мм.

Товщина пиломатеріалів може бути іншою, але не меншою від вищевказаних розмірів. Пиломатеріали мають бути сухими, без великих сучкових утворень та тріщин. У жодному разі не можна використовувати сиру деревину. Крім того, що вологе дерево має велику вагу, воно при висиханні може істотно деформуватися.

Покрокова інструкція збирання дерев’яного риштування

• На рівній площадці укладають 4 бруси, обрізані за розміром висоти риштувань.
• Кожні два бруси розташовують між собою на ширині настилу.
• Стійки збивають цвяхами поперечками. Поперечні нижні балки закріплюють із розрахунку трохи більше 50 див від грунту. Верхні балки повинні бути на рівні настилу.
• Отримані рами укладають набік, закріплюючи положення тимчасовими підпірками.
• Рами з’єднують двома дошками по діагоналях.
• Конструкцію перевертають на інший бік і повторюють дії із закріплення діагональних зв’язків.
• Під час збирання здійснюють постійний контроль розмірів отворів рулеткою.
• До опор знизу прибивають майданчики із відрізків дошки.
• На місця, де стоятиме рихтування, укладають толь чи руберойд.
• Підмостки піднімають у вертикальне положення таким чином, щоб ноги конструкції точно потрапили у намічені місця.
• За допомогою підкладок коригують вертикальні позначки опорних майданчиків.
• Встановлюють підлогу. Настил є збитими поздовжніми дошками поперечним брусом.
• Дошки настилу прибивають до поперечних балок каркасних рам.
• Із зовнішнього боку риштування над настилом прибивають перила із дощок.
• Встановлюють сходи, що ведуть на верхній майданчик.
• Для зручного та безпечного переміщення працівників встановлюють поручні для сходів.
• У міру будівництва конструкції, виходячи з індивідуальних особливостей фасаду, можуть застосовувати тимчасову фіксацію риштування за допомогою додаткових зв’язків з елементами будівлі. Це розпірки, укоси та інше.

Після закінчення робіт риштування розбирають окремі елементи, які можуть бути задоволення інших потреб присадибного господарства.

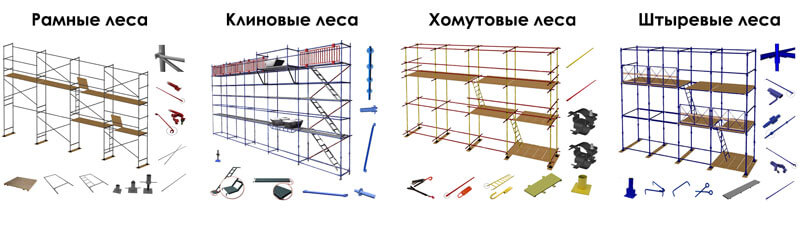

Види саморобного риштування із металевих труб

Опорні конструкції риштування з металопрофілю можуть відрізнятися способом з’єднання несучих елементів. Це клинові, хомутові та штирьові вузли кріплень.

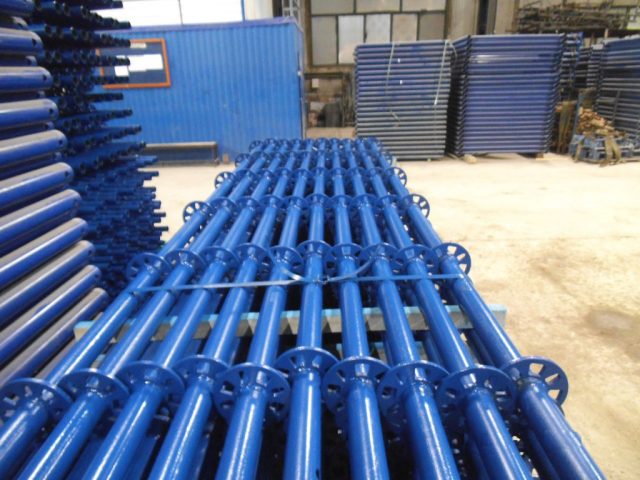

Клинове Рихтування

Вузли з’єднань включають опорні майданчики з монтажними отворами, в які входять клиноподібні тримачі опорних елементів. Робити такі конструкції самостійно – досить складно та дорого.

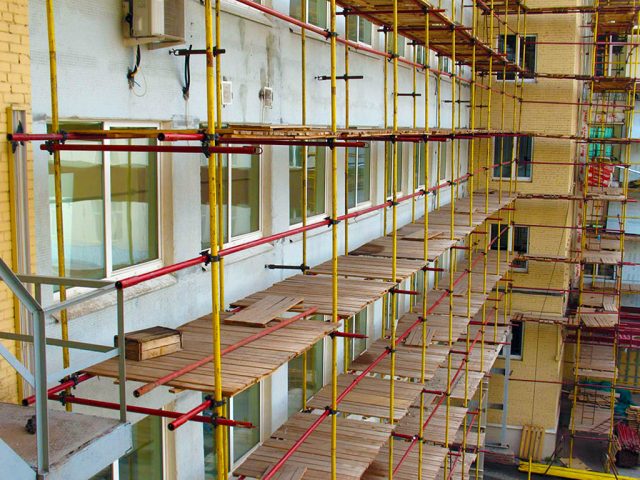

Хомутові кріплення

Стрижні каркаса скріплюють спеціальними хомутами. Процес досить трудомісткий, тривалий за часом. Перевагою хомутового риштування і те, що конструкції можуть «обіймати» фасади найскладнішої конфігурації, не здійснюючи якихось складних робіт.

Штирьові конструкції

Через простоту конструкції та високу надійність, штирьове рихтування користуються особливою популярністю у домашніх майстрів. Їх швидко збирають та розбирають. Ця особливість штирьових споруд приваблює самодіяльних майстрів.

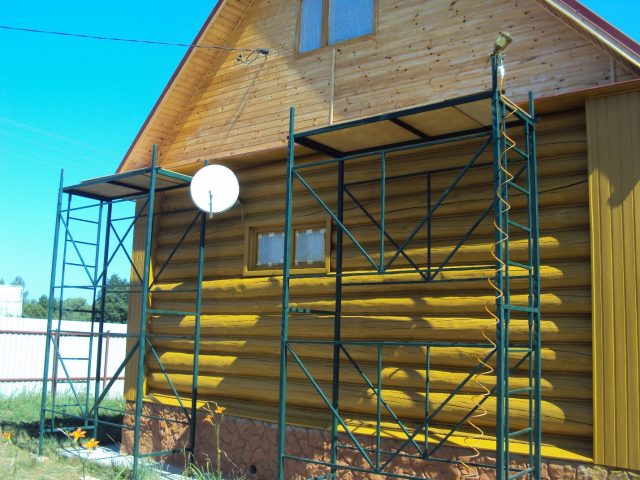

Виготовлення та складання штирьового риштування
Перед тим, як приступити до виготовлення багаторівневих риштовання з труб, потрібно підготувати наступні інструменти та матеріали.

Інструменти:

• Електрозварювальний блок.
• Кутова машинка (болгарка).
• Електродриль.
• Гнучкий пристрій.
• Рівень.

Матеріали:

• Сталеві труби ø 48 мм.
• Сталеві труби ø 20 мм.
• Сталевий лист завтовшки 12 мм.
• Гладка арматура ø 16 мм.
• Дерев’яний брус 40х40 мм.

Покрокова інструкція

• Гладку арматуру розрізають на відрізки, завдовжки 40 див.
• На згинальному пристрої відрізки арматури згинають під кутом 450, отримуючи опорні штирі.
• Пристрій для згинання штирів роблять із двох відрізків труби. Один приварюють до масивної металевої болванки. У трубу вставляють наполовину відрізок гладкої арматури. На інший кінець штиря одягають довгий відрізок труби та згинають арматуру.
• Трубу 48 мм нарізають на стійки, по довжині рівній висоті риштування.
• З труби 20 мм болгаркою нарізають гільзи, довжиною 200 мм.
• Рулеткою та маркером розмічають місця для зварювання вертикальних гільз.
• Гільзи приварюють до вертикальних стояків. На кутових опорах гільзи розміщують під кутом 900 між собою.
• На рядових стійках приварюють по 3 гільзи – по центру та бокам.
• До горизонтальних відрізків труби зварюванням прикріплюють штирі, вільні кінці яких звернені вниз.
• До нижніх кінців стійок приварюють черевики із листової сталі розміром 20×20 см.
• Висота розташування гнізд (гільз) встановлюється у кожному індивідуальному випадку.
• Зазвичай гнізда розміщують з відривом 2 м друг від друга по вертикалі.
• Горизонтальний отвір роблять від 1,5 до 2 м-коду.
• З дощок і бруса цвяхами збивають щити, які будуть служити як настил.
• Там, де настил спиратиметься на крайню балку, знизу до щита прибивають 2 відрізки з бруса. Дерев’яні відрізки прибивають до дошки таким чином, щоб балка з труби проходила між ними. Це додасть додаткової стійкості всьому каркасу риштування.
• У місцях стикування щитів до поперечної балки приварюють з двох сторін відрізки зі сталевого куточка так, щоб горизонтальні полиці куточків знаходилися в одному рівні з трубою.
• У гнізда вставляють штирі горизонтальних зв’язків.
• У місцях, де буде усиновлено сходові переходи, залишають прорізи між щитами настилу.
• Якщо потрібно подовжувати стійки у висоту, то до верхніх кінців опор приварюють гільзи із труб більшого діаметру, які утворюють гнізда кріплення верхніх стійок.
• Сходи зварюють із відрізків тих самих труб.
• Стійки наводять у вертикальне положення.
• Штирі вставляють у гнізда.
• Укладають настил.
• Встановлюють сходи.

Рихтування готове до експлуатації. Будь-якої миті споруда може бути швидко розібрана і елементи її складовані.

Складання хомутового риштування

Конструкції такого типу не вимагають застосування зварювання. Всі вузли з’єднань виконуються своїми руками за допомогою сталевих хомутів. З інструментів будуть потрібні тільки гайкові ключі.

Поряд з цим слід зазначити, що встановлення та зняття хомутів вимагають значних часових витрат. Вартість хомутів досить висока. На складання такого риштування знадобиться велика кількість кріплення, що відчутно позначиться на собівартості конструкцій.

Фарбування металевих риштувань

При підготовці трубних елементів перед монтажем конструкції очищають від іржі. Для цього добре використовувати шліфувальну машинку з наждачним колом.

Після цього конструкції ґрунтують засобом для зовнішніх робіт з металу. Висохлі труби покривають двома шарами фарби, призначеної для сталевих виробів.

При інтенсивній експлуатації риштування металеві елементи підфарбовують один раз на рік. Якщо рихтування зберігається у розібраному вигляді, то підфарбовування виробів роблять у міру потреби. Зберігають рихтування в сухому приміщенні, що провітрюється.

Вірменське рихтування

Це народна назва нехитрих пристроїв у вигляді дерев’яних підмостків. Для кладки стін з цегли або шлакоблоків одноповерхових будинків застосовують простий пристрій, що є трикутниками з прямим кутом.

Трикутна конструкція складається з двох дерев’яних щитів, між якими міститься консоль на осі. Консоль одним кінцем притискає вертикальну конструкцію одним із катетів до стіни будівлі, а іншим кінцем упирається в землю. Дві такі конструкції утворюють горизонтальні майданчики, на які спирають підлогу.

Зроблені своїми руками «вірменські підмостки» далеко небезпечні, і ставитися до них необхідно обережно. Господар, користуючись такими підмостями, ризикує своїм здоров’ям.

Висновок

Зроблені своїми руками, будівельні риштування можна здавати в оренду, що швидко окупить усі витрати на виготовлення конструкцій. При здійсненні робіт на висоті потрібно обов’язково виконувати вимоги техніки безпеки.
