Козли та дровоколи можна придбати у спеціалізованих магазинах , але деякі моделі реально виготовити навіть у домашніх умовах. У статті будуть описані види козел та дровоколів, які можна зібрати своїми руками за допомогою доступних матеріалів.

Розглянемо варіанти саморобних пристроїв для розпилювання колод та колки дров.

Зміст

• Саморобні дроворуби
• Дровокол із простою механікою
• Дровокол інерційний вертикальний
• Гвинтовий дровокол
• Гідравлічний дровокол
• Саморобні козли для розпилювання дров
• Козли з дерева
• Складні цапи з дерева
• Козли з металу
• Пристрій для розпилювання дров бензопилою

Саморобні дроворуби

Види дровоколів:

1. залежно від розташування колоди: вертикальний чи горизонтальний;
2. за типом приводу: бензиновий, електричний чи механічний;
3. за принципом переміщення рухомої частини: конусний (гвинтовий), балансирний, рейковий або гідравлічний.

Дровокол із простою механікою

Механічні дровоколи прості у використанні, але мають невелику продуктивність.

Матеріали для колуна можна знайти у гаражі або попросити у сусідів дільниці. Такий механізм досить легко зібрати. Спочатку споруджується опора – стійка з бетону чи металу, бетонована в землю. На опору надягають горизонтальну частину. Обидві деталі необхідно скріпити шарніром, а на частину віддалену від кріплення прикріплюється обтяжувач і ріжучий клин.

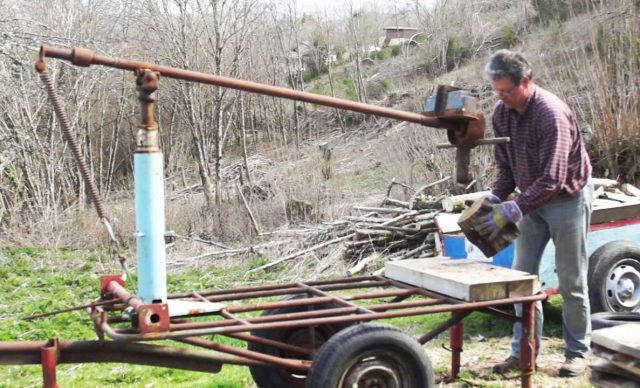

Дровокол інерційний вертикальний

Даний агрегат складається з металевої товстостінної труби, яка пов’язана з опорою за допомогою шарніра. Встановлений на кінці труби ріжучий елемент посилює силу вантажу.

Апарат такого типу працює наступним чином: металева труба опускається вниз і під впливом вантажу коле деревину.

Інерційний дровокол має суттєвий недолік — оператор не зможе його довго використовувати через велику вагу вантажу. До переваг можна віднести низьку вартість і доступність деталей для колуна.

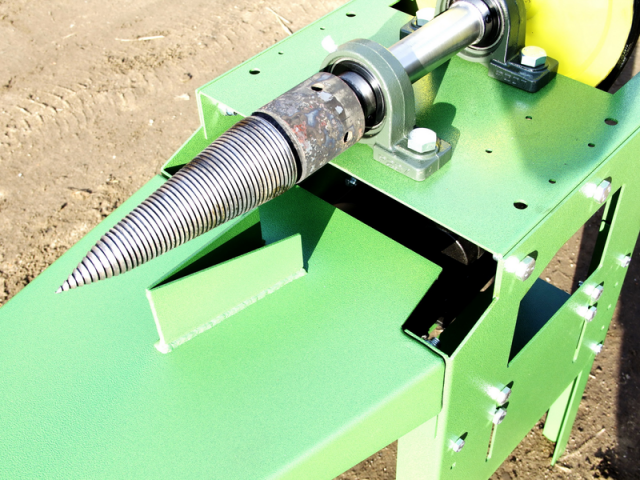

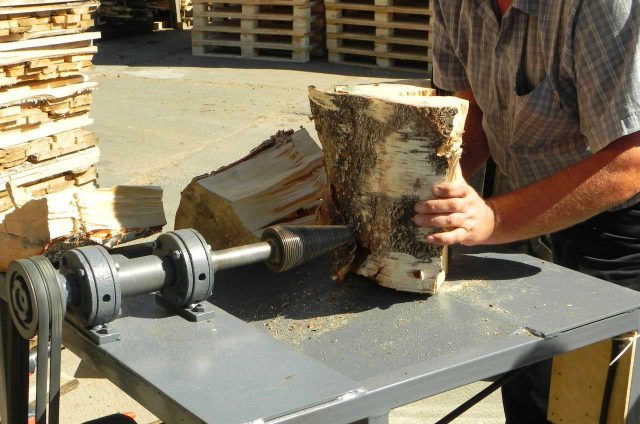

Гвинтовий дровокол

Гвинтовий дровокол має безліч переваг. По-перше, він продуктивний та надійний. По-друге, не вимагає великих фінансових витрат, оскільки матеріали можна знайти у себе в гаражі чи вдома. По-третє, керувати пристроєм буде здатна навіть людина, яка не має спеціальної кваліфікації.

Механізм роботи досить простий: конус, що обертається, входить у деревину і розколює її на частини. Для керування колуном не потрібно докладати особливих фізичних зусиль.

Для виготовлення буде потрібно наступний набір інструментів:

1. апарат для зварювання;
2. електричний дриль та свердла;
3. кутова шліфувальна машина (болгарка);
4. гайкові ключі різних розмірів;
5. молоток, рулетка, маркер чи графітний олівець;
6. емаль для захисту від корозії.

Перед роботою необхідно скласти схему із зазначенням основних деталей та вузлів.

Є два основні варіанти гвинтового дровокола:

1. Пристрій, що складається з конуса, домкрата та П-подібної рами.
2. Для спорудження складнішого варіанту буде потрібно двигун – бензиновий або електричний, станина (поверхня для укладання деревини) і редуктор.

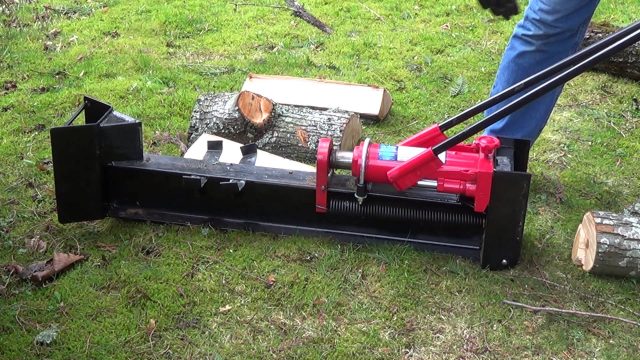

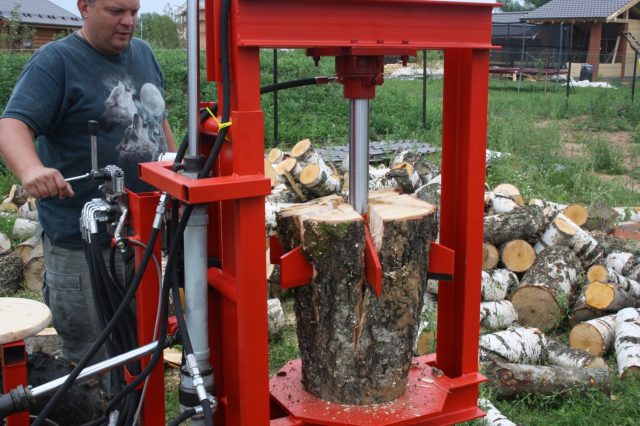

Гідравлічний дровокол

Гідравлічний дровокол – це конструкція, в якій колка дров здійснюється при стисканні гідравлічним циліндром нарізаних цурбанів у бік колуна, закріпленого на рамі.

Даний механізм можна виготовити лише за наявності гідравлічних деталей:

• циліндр із штовхачем;
• насос;
• вузол керування рідиною;
• масляний бак гідравлічної системи;
• двигун. Наприклад, можна використовувати двигун від малогабаритного трактора чи пральної машини.

Необхідно врахувати, що власнику гідравлічного дровоколу необхідний досвід використання таких пристроїв.

Саморобні козли для розпилювання дров

Пристосування для розпилювання дров мало зручним для людини, що працює з пилкою. Оптимальна висота козла – 90-100 см. Варто також враховувати вид пили – бензопила, звичайна або дворучна. Козли можна виготовити з дерева чи металу.

Конструкція козел проста, але все ж таки варто враховувати, що цей пристрій є різновидом верстата. Тому необхідно дотримуватись деяких умов для того, щоб механізм був придатний для використання за цільовим призначенням.

По-перше, складання козел має проводитися відповідно до заздалегідь складеного плану, в якому точно вказані всі деталі та розміри. По-друге, правильно підібраний кут нахилу опор забезпечить комфортне положення тіла при розпилюванні деревини бензопилою.

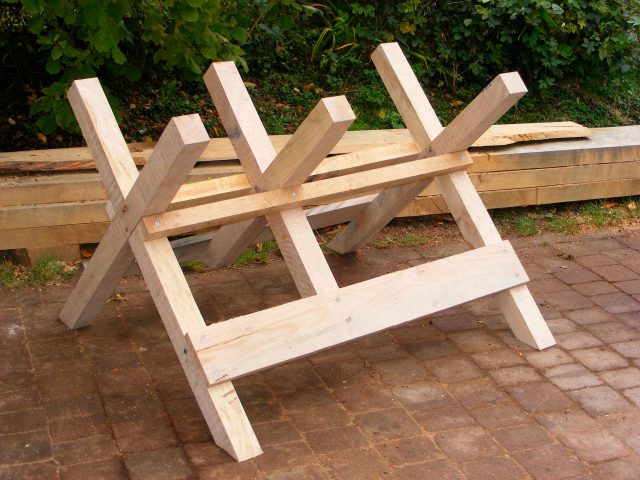

Козли з дерева

Козли з дерева можна виготовити зі зручних матеріалів – наприклад, зі старих, але придатних для будівництва, дощок.

Готову конструкцію обов’язково обробляють морилкою та сушать на сонці протягом 2-3 днів. Після цього козли можна використати.

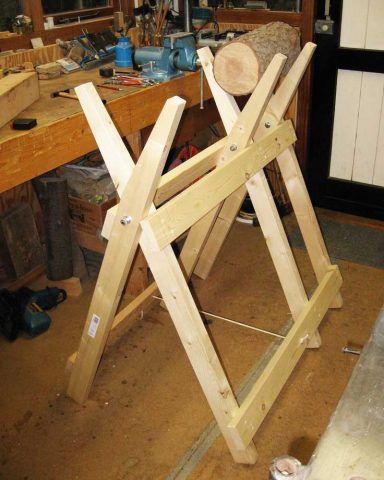

Складні цапи з дерева

Саморобні пристрої з дерева мають невелику вагу і габарити. Такий пристрій можна складати та переносити без особливих зусиль.

Матеріали, необхідні для виготовлення складних козел:

• чотири міцні дерев’яні бруси;
• металева труба, яка буде основою конструкції;
• обмежувач – трос, ремінь або міцна мотузка.

Складні козли також можна виготовити з фанери, але цей матеріал не такий надійний та міцний, як деревина.

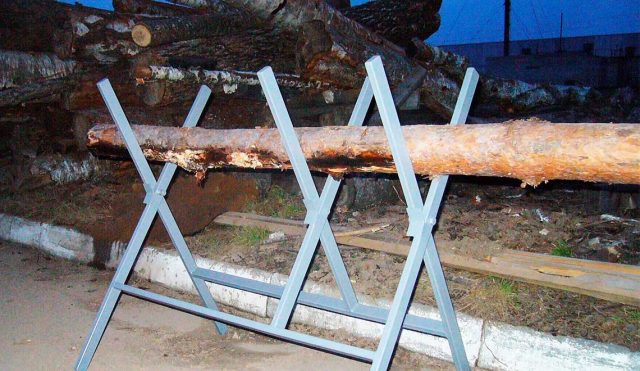

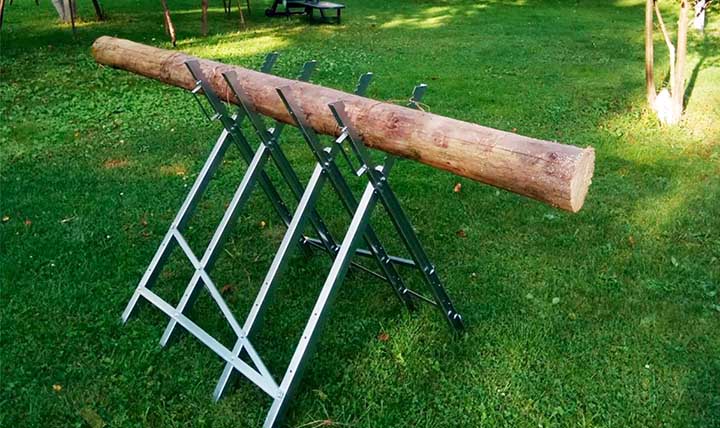

Козли з металу

Козли з металу – чудова альтернатива дерев’яним цапам. Їхні головні плюси — тривалий термін експлуатації, міцність, стійкість.

Для виготовлення металевих козел для розпилювання колод знадобляться:

• профільний куточок 5×5 см, а також труба з аналогічними розмірами;
• кутова шліфувальна машина (болгарка);
• рулетка;
• апарат для зварювання;
• сполучні болти;
• засіб проти іржі.

Перед початком роботи складається схема, де зображують основні деталі майбутнього агрегату. Усі деталі відрізаються відповідно до розмірів, зазначених у плані. Потім здійснюється складання виробу та обробка антикорозійним засобом.

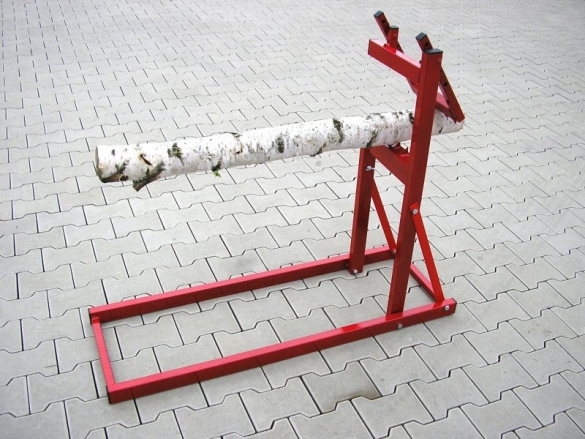

Пристрій для розпилювання дров бензопилою

Зібрані за Х-подібною схемою козли цілком підійдуть для розпилювання колод бензопилою. Але такий механізм має недоліки. Так, ланцюгову пилку затисне, коли закінчуватиметься різ. Для запобігання затискачам колоду доведеться щоразу перевертати. Великі цурбани навіть можуть стати причиною поломки електричного виробу.

Козли з металу – варіант, який підійде для розпилювання дерева бензопилою. Опора не дозволить колоди порушити її рівноважне становище. Короткий кінець колоди затискає ланцюг або зубчасте захоплення, а довгий кінець залишається поза козел.

Необхідні інструменти:

• зварювальний апарат;
• кутова шліфувальна машина (болгарка);
• молоток, плоскогубці та пилка.

В якості матеріалів використовуються:

• 3 прямокутники для стійок. Довжина 1-1,3 метра;
• Прямокутник для створення опорних ніжок.
• Фарба та щітка для металу.

Спочатку три стійки вертикально приварюють до центральної ніжки. До каркаса приєднують шість бічних ніжок. На вертикальні стояки приварюють горизонтальні балки. У цьому зварювальні роботи вважатимуться завершеними. Пристрій можна пофарбувати.

При складанні виробу варто пам’ятати техніку безпеки – очі необхідно захищати спеціальними окулярами! Металеві цапи також будуть зручні при роботі з дворучною пилкою.

Висновок

Виготовлення саморобних козел та дровоколів — це не такий складний процес, як це може здатися на перший погляд. Пристрій можна зібрати навіть зі зручних матеріалів, а в результаті ви отримаєте незамінного помічника для господарювання!
