Як користуватись мультиметром – 3 в 1 (вольтметр, амперметр, омметр)

Будівельний портал

Уявлення про те, що універсальність позначається якості роботи пристроїв, знижуючи її, не належить до мультиметру. Цей пристрій точно вимірює і напругу, і силу струму. Компактний, зрозумілий, доступний кожному – є частиною господарського інвентарю господаря. Як користуватись мультиметром ви дізнаєтесь, прочитавши нашу статтю.

Зміст

1. Вступ
2. Зовнішня будова та функції
3. Будова електронного мультиметра
4. Положення перемикача
5. Вимірювання
6. Як виміряти опір мультиметром?
7. Як виміряти силу струму?
8. Постійний струм
9. Змінний струм
10. Вимірювання напруги
11. Продзвонювання проводів за допомогою мультиметра

Вступ

У світі складно уявити день без електричних приладів. Електрика та все, що з ним пов’язане, потребує контролю та періодичної перевірки. Виміряти опір, напругу та силу струму електричного ланцюга, його цілісність, працездатність діодів та транзисторів – все це можна зробити за допомогою одного багатофункціонального пристрою – мультиметра.

Для електронних варіантів частіше використовують назви “тестер” або “авометр”, у побуті часто можна почути просто “Цешка”. Ним користуються любителі та професіонали: автомобілісти, радіотехніки, електрики, фахівці з ремонту електричних приладів та просто допитливі уми.

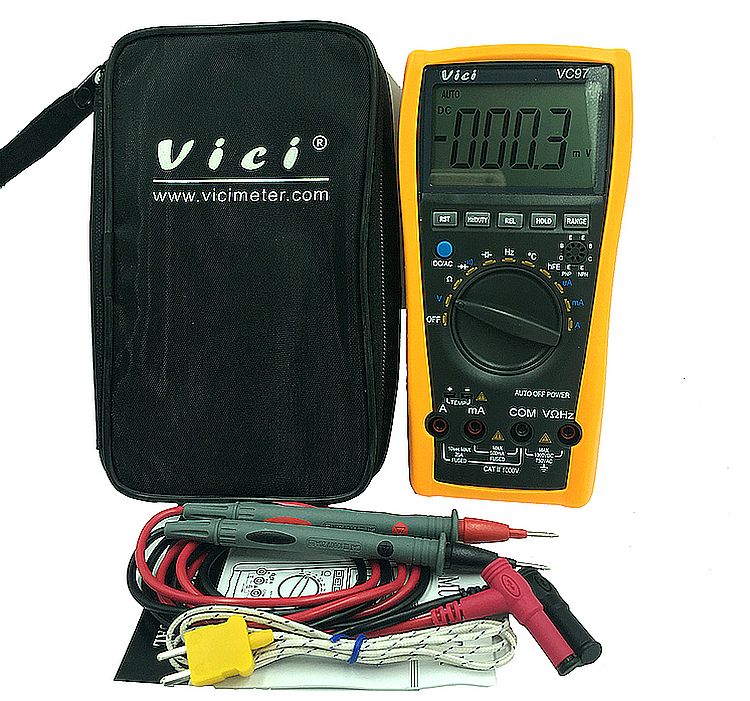

Зовнішня будова та функції

Зовнішній вигляд аналогового та цифрового мультиметрів відрізняються незначно. Більшою мірою ці відмінності полягають у роздячуванні екранів показань.

У аналогового пристрою табло містить шкалу вимірювань, градуйовану для різних режимів роботи, та стрілку.

Цифровий варіант має РК-екран, на якому відображаються показання вимірювань у будь-якому режимі роботи пристрою. У різних моделей екран може бути монохромний (2 кольори) та кольоровий. Мінімальна кількість розрядів показів – 4.

Збільшення числа розрядів означає підвищення точності. Точність як похибка вказується в характеристиках приладу. На дисплеї відображається вибраний режим, заряд батареї, для негативних значень передбачено знак мінус.

Під вікном покаників розташований багатопозиційний перемикач, положення якого визначає види та межі вимірів.

• Для вимірювання змінної напруги слід повернути ручку до положення ACV (alternating current voltage — напруга змінного струму).
• У режимі DCA (англ. direct current amperage – сила постійного струму) пристрій дозволяє виміряти постійний струм.
• Перемикач у положенні DCV дозволить визначити показник постійної напруги.
• Покажчик на значку «Ω» – пристрій готовий вимірювати опір, тобто. працює, як омметр.

У комплекті з пристроєм знаходяться два щупи; чорний та червоний. Три гнізда на передній панелі дозволяють підключити їх до приладу здійснення замірів.

Чорний дріт (його ще називають «маса», «мінус», «загальний») приєднують до пристрою через нижнє (при вертикальному розташуванні) гніздо, позначене як «мінус» або «COM». Мінусовий провід використовується у всіх режимах та для будь-яких допустимих значень. Червоний провід слід вставити в гніздо, позначене знаком «+». Це гніздо призначене для вимірювання у всіх режимах, в діапазоні до 10А.

Третє гніздо, розташоване зверху або ліворуч, використовується для вимірювання постійних струмів великих значень (більше 10А).

На передній панелі може бути вказано максимально допустиме значення вимірювання, наприклад, «МАХ 600V».

Живить пристрій батарейка типу «Крона».

Будова електронного мультиметра

Зовнішній вигляд приладу змінювався з його винаходу. Необхідність використання кількох приладів та незручність відношення окремих вимірювачів стала причиною появи у 1920 році першого кишенькового авометра.

Сучасні цифрові багатофункціональні пристрої, що повсюдно використовуються, мають безліч модифікацій.

Внутрішнє заповнення змінювалося з розвитком технологій.

В основі сучасного цифрового універсального тестера – контролер із модулем аналого-цифрового перетворювача. Мікросхема, розміщена в корпусі, включає спеціальний блок, що оцінює вхідну напругу.

Принцип роботи заснований на порівнянні двох сигналів: вхідного та опорного.

Наявність вбудованих резисторів дозволяє шляхом падіння напруги вимірювати струм.

Напруга вимірюється через пряме підключення до мережі.

Під час подачі струму на резистор вимірюється опір.

Зміна граничних значень вимірювань можлива завдяки резисторним дільникам.

Положення перемикача

1. Прилад вимкнено, якщо перемикач знаходиться у положенні OFF.
2. Для вимірювання змінної напруги використовується режим, що позначений на панелі знаком ACV або «~». Зазвичай у цьому режимі передбачено 2 значення – 200 і 600 або 200В та 750В.
3. Діапазон доступних значень постійного струму: 200 мкА, 2000 мкА, 20 мА, 200 мА, розміщений під знаком DCA або “=”.
4. hFE – режим вимірювання коефіцієнта посилення струму транзистора.
5. Виміряти значення опору (режим “Ω”) можна в діапазоні від 200 Ом до 2000 кОм.
6. Постійна напруга доступна для вимірювань у значеннях 200 мВ, 2000 мВ, 20, 200, 600 В. На панелі діапазон позначений як «DCV».

Вимірювання

Середньостатистичним мультиметром можна виміряти:

• Напруга мережі.
• Напруга акумулятора.
• Силу струму.
• Опір.
• Частота струму.
• Температура.
• Місткість конденсатора.

Можливість перевірки діодів та транзисторів (продзвон) – ще одна можливість, яку дає багатофункціональний вимірювальний прилад.

ВАЖЛИВО. До початку вимірювань необхідно центральну ручку провернути до максимального значення показника, що вимірюється. Це дозволить уникнути поломок приладу та отримати точні результати вимірювань.

Дотримання правил експлуатації забезпечить тривалу роботу комбінованого електровимірювального приладу та безпомилкове визначення показань:

1. Не слід вимірювати високі струми та напруги побутовим мультиметром – він може вийти з ладу.
2. Необхідно своєчасно змінювати джерело живлення.
3. До початку вимірювань необхідно переконатися, що встановлений режим вимірювання відповідає майбутнім діям.
4. Після завершення робіт важливо вимкнути прилад.
5. Не слід проводити виміри в умовах підвищеної вологості.

ВАЖЛИВО. Аналогові пристрої не застосовуються для вимірювання змінної напруги та струмів, оскільки вимагають підключення до мережі відповідно до полярності. Цифрові мультиметри вирішують проблему шляхом автоматичного визначення полярності.

Вибирати функціональний вимірник слід, виходячи з потреб. Набір функцій та характеристик, включаючи підсвічування екрану, точність вимірювань, визначатиме модель та вартість пристрою. Для побутових потреб можна вибрати мультиметр з обмеженою кількістю функцій. Для автомеханіка та радіоконструктора більше підійде професійний пристрій високої точності.

Як виміряти опір мультиметром?

Вимір електричного опору функціональним тестером заснований на законі Ома: I (сила струму)=U (напруга)/R (опір), тобто. сила струму прямо пропорційна напрузі і обернено пропорційна опору. Для розрахунків використовується напруга джерела живлення – 9 В. Вимір сили струму на ділянці ланцюга, до меж якого прикладені щупи, дозволяє отримати розрахункове значення опору.
Універсальний тестер дозволяє виміряти опір, перебуваючи в режимі “омметр” – сектор “Ω”.

До початку вимірювань слід перевірити працездатність пристрою:

• якщо скоротити кінці щупів, на екрані з’являться нульові значення;
• при розмиканні щупів показання на екрані дорівнюють 1.

ВАЖЛИВО. До початку вимірювань опору необхідно забезпечити відсутність у мережі напруги.

Порядок вимірів наступний:

1. Щупи закріпити на резисторі, номінал якого невідомий.
2. Перемикач перемістити в одне із положень сектора.
3. Якщо вимірюваний опір більший від обраного в діапазоні, на екрані висвітиться значення 1. Слід пересунути перемикач на одне значення у бік збільшення.

У разі вимірювання опору, помилка у виборі початкового значення пропонованого діапазоні не стане причиною поломки пристрою.

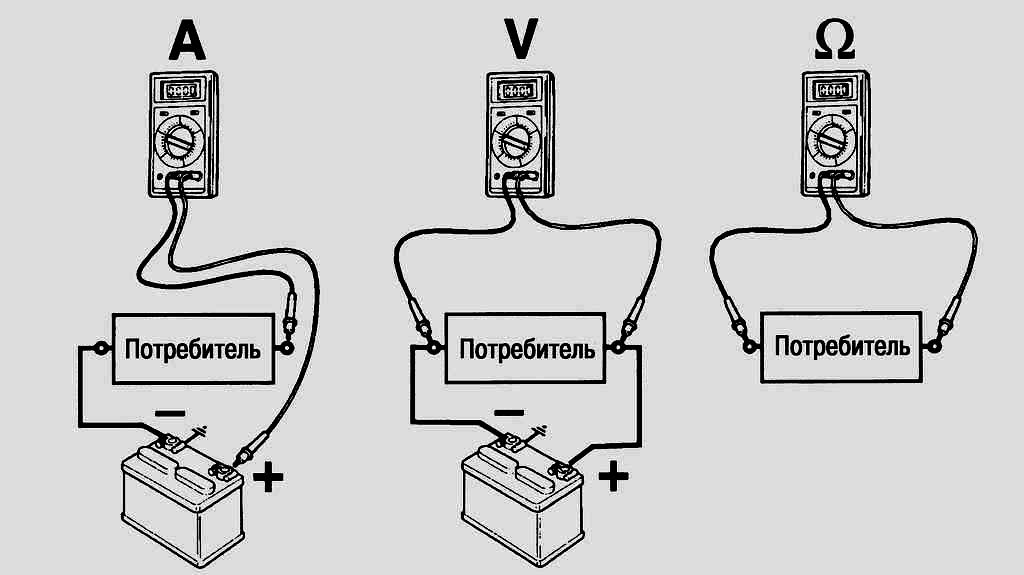

Як виміряти силу струму?

Виміряти силу струму можна лише у розриві ланцюга живлення навантаження. Для цього пристрій щупами включається послідовно в ланцюг, не вносячи змін до схеми. При вимірюванні струму важливо правильно вибрати початкове значення з діапазону вимірювань. Щоб уникнути поломки комбінованого електровимірювального приладу, як початковий слід встановити максимальне значення.

Постійний струм

Постійний струм є скрізь, де є «плюс» і «мінус», наприклад, в акумуляторах і батарейках. Для проведення вимірів необхідно вибрати режим постійного струму DCA.

Для вимірювання струмів в діапазоні від 2000 мкА до 10 А червоний щуп повинен бути встановлений в гніздо VΩmAв.

Порядок дій наступний:

1. Ручку перемикача встановити в режимі DCA на максимальне значення діапазону.
2. Щупи послідовно закріпити на досліджуваній ділянці електромережі.
3. Зафіксувати виміри. Якщо показання дорівнюють нулю, слід перемістити ручку перемикача на наступне, після максимального значення, і виміряти.
4. Якщо на екрані пристрою з’явилася 1, значить, вибране значення межі нижче вимірюваного – слід встановити ручкою перемикача значення вище.

ВАЖЛИВО. Для отримання даних про силу струму понад 200мА, щоб уникнути перегорання запобіжника та виходу з ладу всього пристрою, необхідно встановити червоний щуп у гніздо 10ADC.

Змінний струм

Змінний струм завжди у домашній проводці. Для зняття показань про параметри змінного струму необхідно використовувати режим ACV. Існують вимірювачі, здатні самостійно розпізнати, який струм: змінний чи постійний. У таких приладів єдиний сектор вимірювання струму промаркований символом «V».

До початку зняття показань слід переконатися, що режим вибраний правильно, а ручкою перемикання встановлено максимальне значення в діапазоні запропонованих вимірювань.

ВАЖЛИВО. Роботи, пов’язані зі змінними струмами, належать до небезпечних. Необхідна підвищена увага та дотримання правил техніки безпеки.

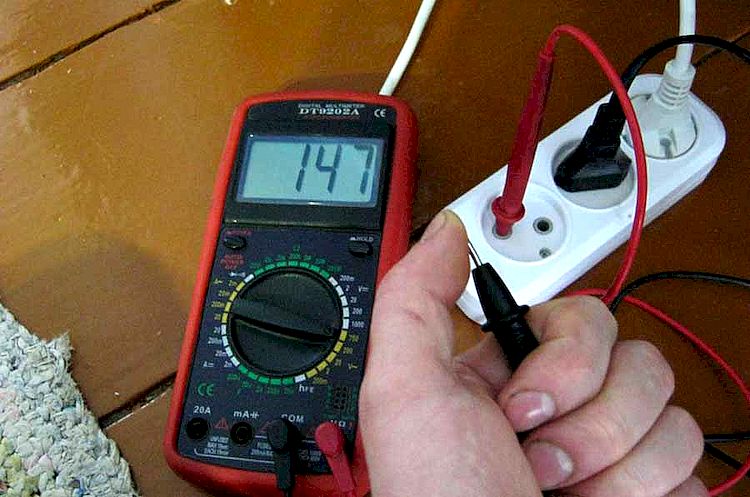

Вимірювання напруги

Одним із найбільш затребуваних у побуті вимірів був і залишається вимір напруги. Заряд акумулятора вимірюють автомобілісти, напругу в мережі перевіряють при перебоях в роботі електричних приладів.

Враховуючи, що напруга – це різниця потенціалів між двома точками, для визначення змінної напруги щупи пристрою необхідно підключити паралельно до приладу, напруга якого оцінюється.

Як виміряти напругу, наприклад, акумуляторної батареї:

1. Підключити щупи.
2. Встановіть перемикач на максимальне значення в секторі ACV.
3. Утримуючи щупи за ізольовані ділянки, торкнутися оголеними кінцями різних контактів батареї.
4. Зафіксувати результати вимірювань у вольтах на екрані.
5. Якщо показання не точні, слід змінити значення граничного виміру шляхом переміщення ручки перемикача на оптимальне значення запропонованого діапазону.

Для вимірювання постійної напруги необхідно встановити ручку перемикача на сектор DCV (режим вольтметр). Дотримання полярності не є обов’язковим, оскільки при зворотному підключенні на екрані буде відображено негативне значення.

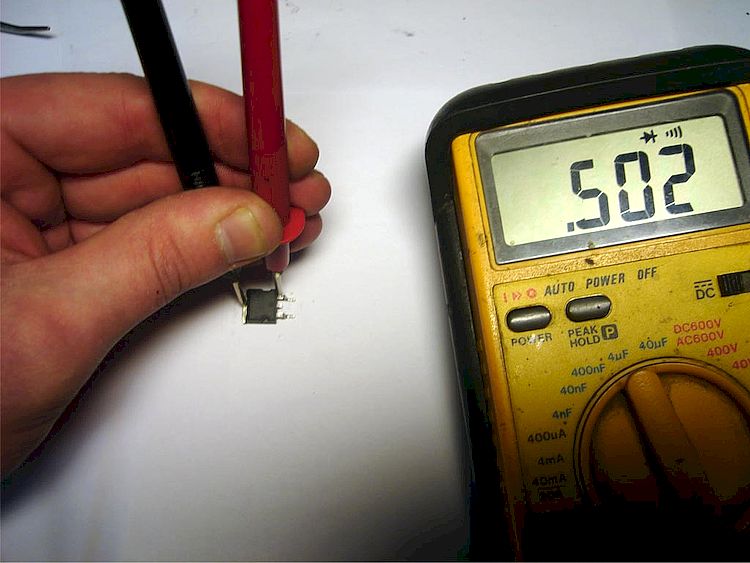

Продзвонювання проводів за допомогою мультиметра

Процес оцінки цілісності провідників або pn-переходів напівпровідників серед фахівців позначається коротко – продзвонювання. Метод продзвонювання дозволяє визначити місця пошкодження електропроводки, отримуючи звуковий сигнал під час замикання ланцюга та відсутність сигналу при виявленому обриві.

Для виконання робіт слідує:

1. Знеструмити електричний ланцюг.
2. Ставити ручку перемикача у положення продзвінка, що позначені на панелі знаком діода.
3. Перевірити працездатність мультиметра, закоротивши щупи: наявність сигналу означає, що прилад готовий до роботи.
4. Послідовно перевіряти невеликі ділянки ланцюга до виявлення урвища.

Висновок

Контроль напруги в електричній мережі будинку чи квартири дозволить уникнути поломки дорогої побутової техніки або відшкодувати збитки, якщо стрибки напруги були зафіксовані багатофункціональним вимірником. Контроль заряду автомобільної батареї гарантує стабільний запуск двигуна.

Мультиметр став надійним та простим помічником у багатьох життєвих ситуаціях: від побутових питань до конструкторських рішень.
